5. 관계 데이터 모델

논리적 데이터 모델의 예시 중 하나인 관계 데이터 모델

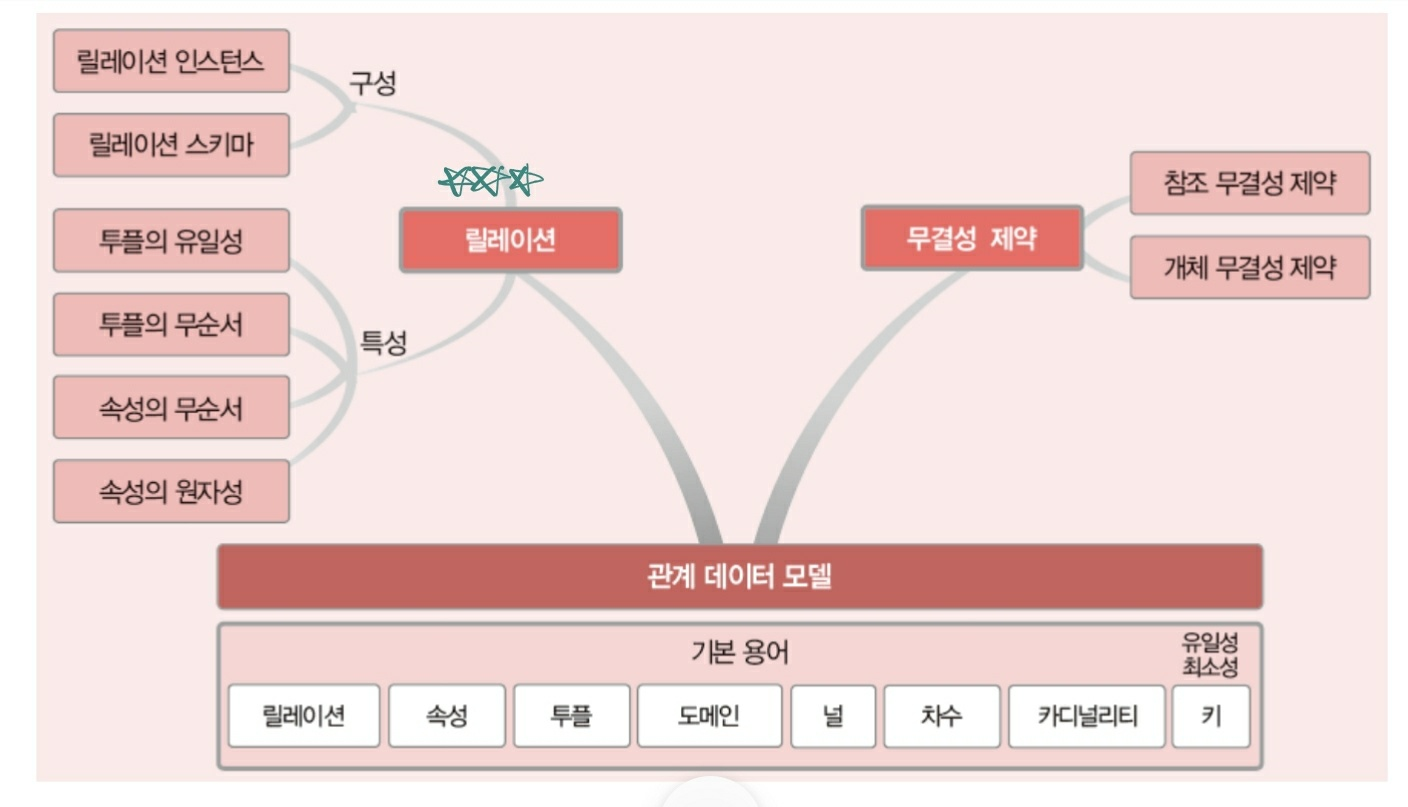

관계 데이터 모델의 기본 개념

• 개념적 구조를 논리적 구조로 표현하는 논리적 데이터 모델
• 하나의 개체에 대한 데이터를 하나의 릴레이션에 저장

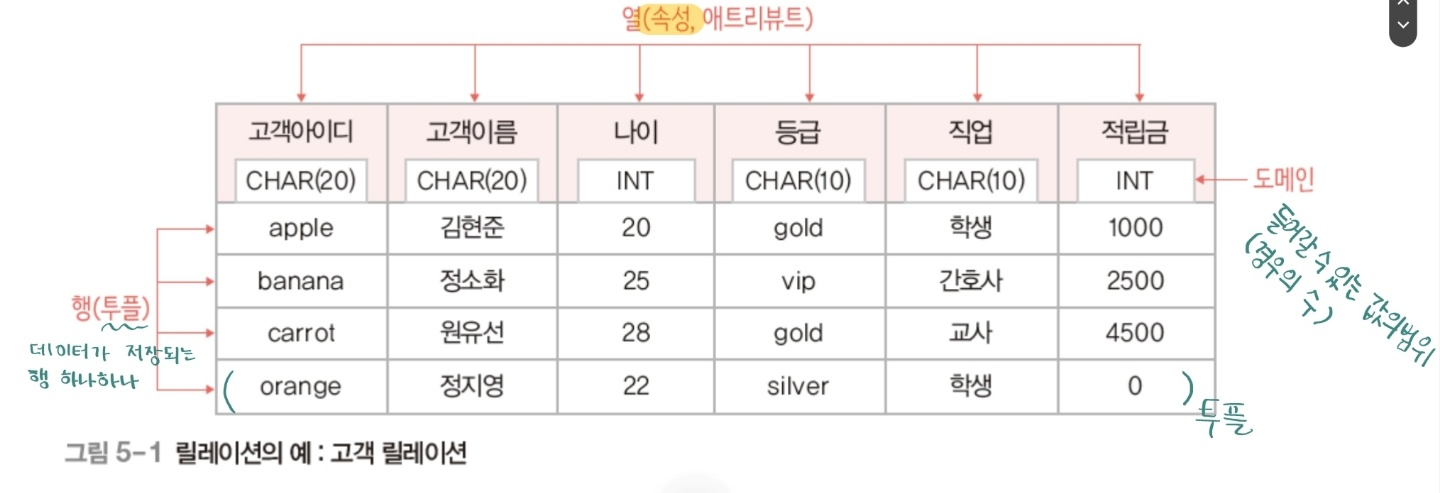

• 릴레이션: 하나의 개체에 관한 데이터를 2차원 테이블 구조로 저장. 파일 관리 시스템에서 파일에 대응
• 속성(attribute): 릴레이션의 열. 파일관리시스템의 필드에 대응
• 투플(tuple): 릴레이션의 행. 파일관리시스템에서 레코드에 대응
• 도메인: 하나의 속성이 가질 수 있는 모든 값의 집합. 속성값 입력시 적합성 판단의 기준
• 널: 속성 값을 아직 모르거나 해당되는 값이 없음을 의미
• 차수(degree): 하나의 릴레이션에서 속성의 전체 개수
• 카디널리티: 하나의 릴레이션에서 투플의 전체 개수

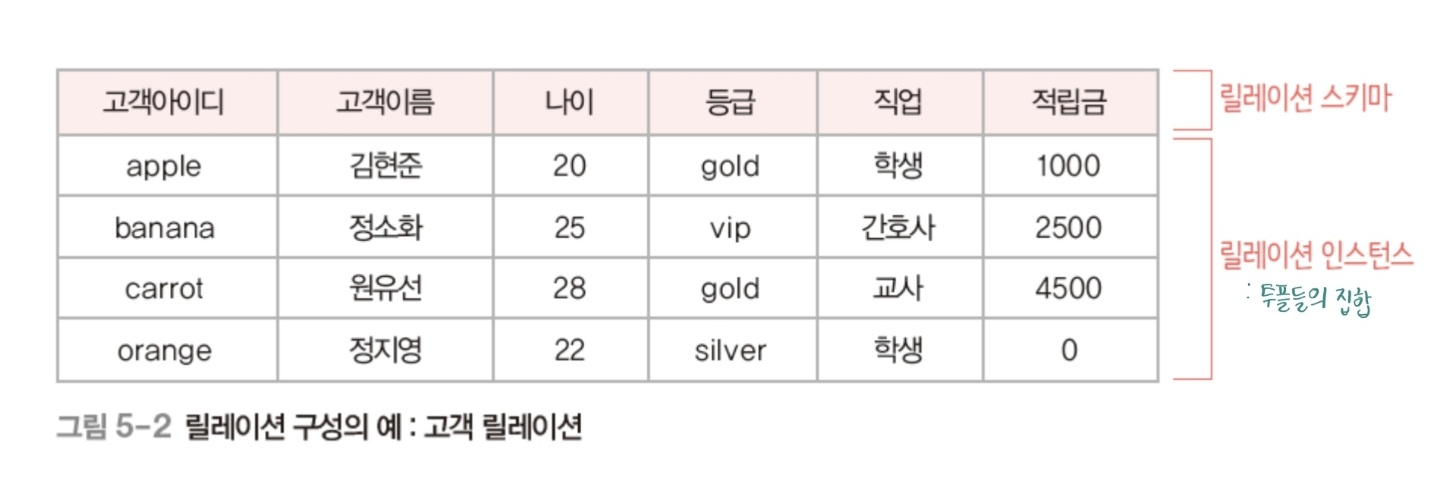

릴레이션의 구성

릴레이션 스키마(릴레이션 내포; relation intension)

• 릴레이션의 논리적 구조
• 릴레이션의 이름과 릴레이션에 포함된 모든 속성의 이름으로 정의
• 고객(고객아이디, 나이, 고객이름, 등급)
• 정적

릴레이션 인스턴스(릴레이션 외연; relation extension)

• 어느 한 시점에 릴레이션에 존재하는 투플들의 집합
• 동적(삽입, 삭제, 수정이 계속 발생)



데이터베이스의 구성

• 데이터베이스 스키마: 데이터베이스 구성하는 릴레이션 스키마의 모음
• 데이터베이스 인스턴스: 데이터베이스 구성하는 릴레이션 인스턴스의 모음

릴레이션의 특성

• 투플의 유일성: 하나의 릴레이션에 동일한 투플은 존재할 수 없다
• 투플의 무순서: 하나의 릴레이션에서 투플사이 순서는 노의미
• 속성의 무순서: 하나의 릴레이션에서 속성 순서는 무의미

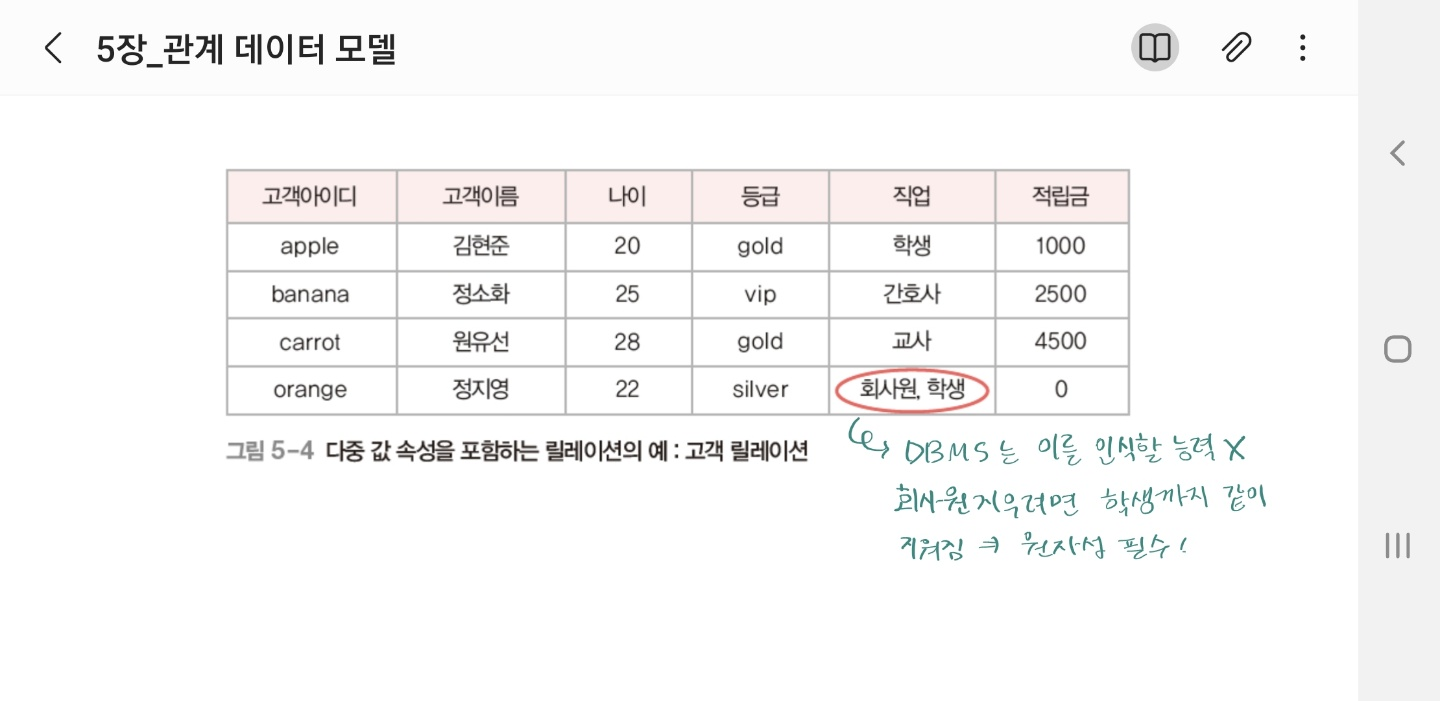

• 속성의 원자성: 속성값으로는 원자 값만 사용가능

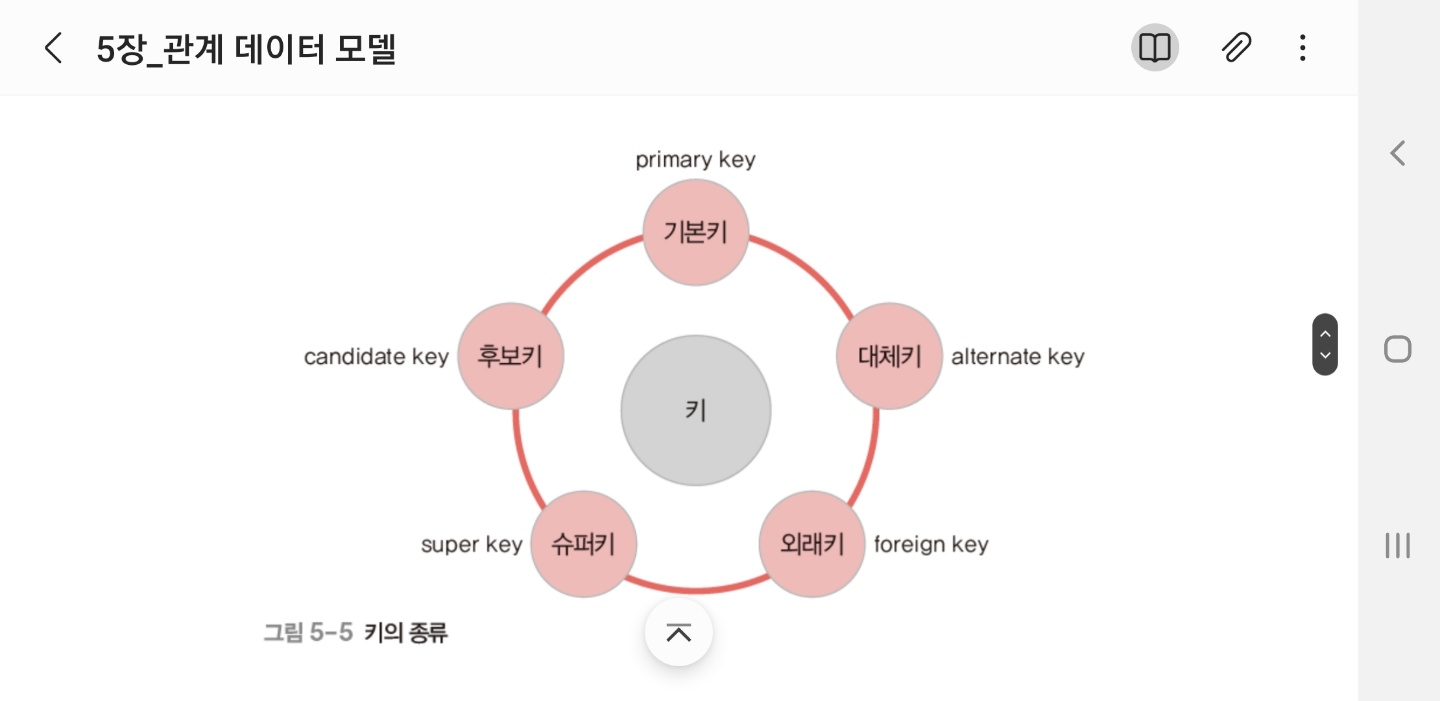

키

• 릴레이션에서 투플들을 유일하게 구별하는 속성 또는 속성들의 집합
• 유일성(uniqueness): 하나의 릴레이션에서 모든 투플은 서로 다른 키 값을 가져야 한다
• 최소성(minimality): 꼭 필요한 최소한의 속성들로만 키를 구성한다

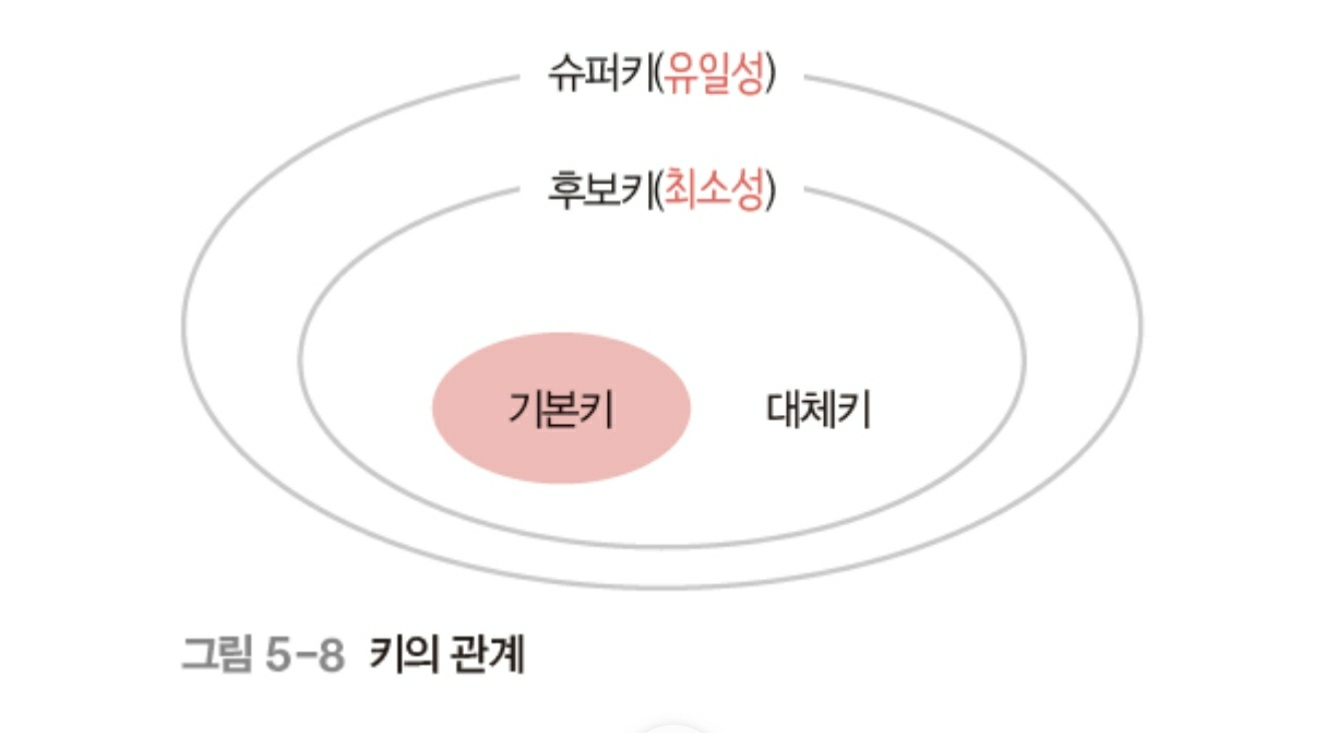

• 슈퍼키: 유일성을 만족하는 속성 또는 속성들의 집합
• 후보키: 유일성과 최소성을 만족하는 속성 또는 속성들의 집합
• 기본키: 후보키 중 기본적으로 사용하기 위해 선택한 키
• 대체키: 기본키로 선택되지 못한 후보키

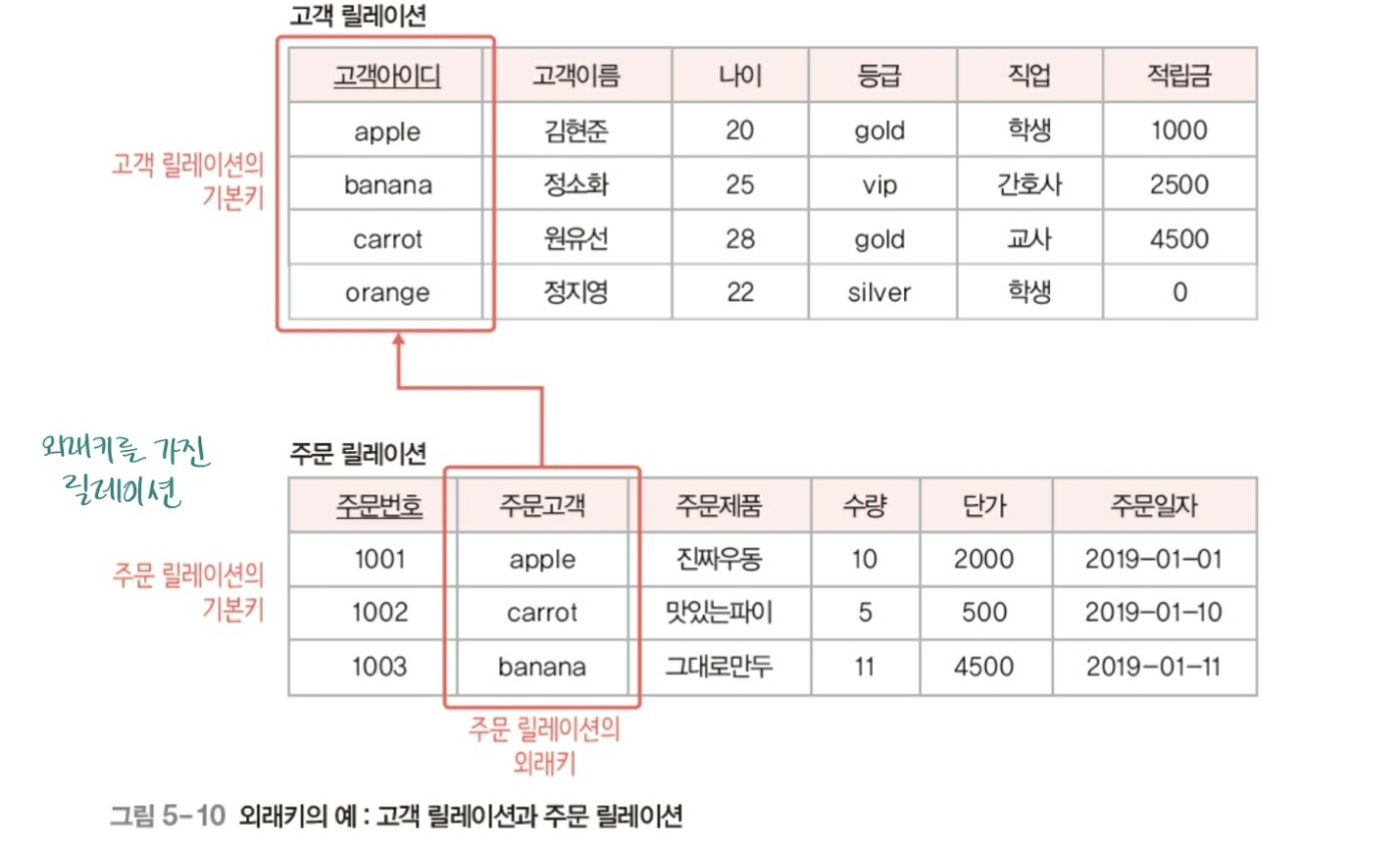

• 외래키: 다른 릴레이션들의 기본키를 참조하는 속성 또는 속성들의 집합. 다른 릴레이션들과의 관계 표현

관계 데이터 모델의 제약

무결성 제약조건(integrity constraint)

• 데이터의 무결성을 보장하고 일관된 상태로 유지하기 위한 규칙
• 무결성: 데이터에 결함 없이 정확하고 유효하게 유지되는 것
• 개체 무결성 제약조건: 기본키를 구성하는 모든 속성은 널값을 가질 수 없다.
• 참조 무결성 제약조건: 외래키는 참조할 수 없는 값을 가질 수 없다. 외래키 속성이 널 값을 가진다고 해서 참조 무결성 제약조건을 위반한 것은 아니다.
